消防水泵接合器

产品介绍

1. 产品简介

1.1 消防水泵接合器是根据“建筑设计防火规范”为高层建筑配套的消防设施。通常与建筑物内的自动喷水灭火系统或消火栓等消防设备的供水系统相连接。其作用是:当发生火灾时,消防车的水泵可迅速方便地通过该接合器的接口与建筑物内的消防设备相连接,并送水加压,从而使室内的消防设备得到充足的压力水源,用以扑灭不同楼层的火灾,有效地解决了建筑物发生火灾后,消防车灭火困难或因室内的消防设备因得不到充足的压力水源无法灭火的情况。

1.2 产品执行标准:GB 3446-2013《消防水泵接合器》

2. 产品分类

  消防水泵接合器按其安装型式可分为地上式、地下式、墙壁式和多用式。

3. 型号编制

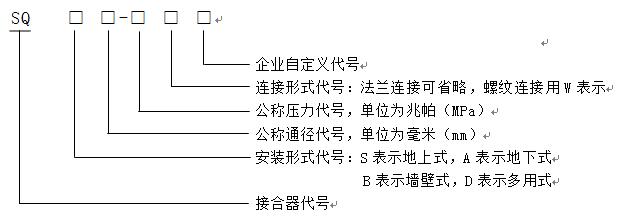

  依据GB3446-2013规定,消防水泵接合器型号编制方法如下所示。

a3

  示例1: 公称通径为100mm、公称压力为1.6MPa、法兰连接的地上式消防水泵接合器可表示为:SQS100-1.6 。

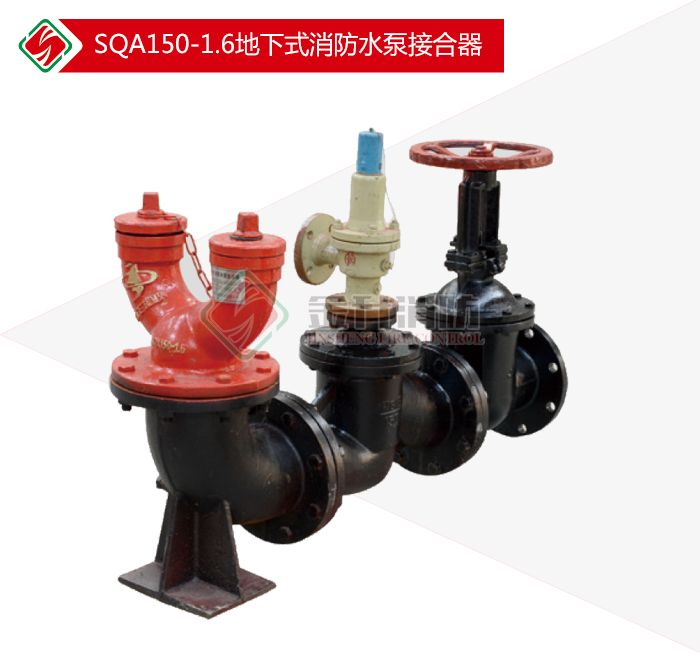

  示例2: 公称通径为150mm、公称压力为1.6MPa、法兰连接的地下式消防水泵接合器可表示为:SQA150-1.6 。




金升消防——高效 · 安全 · 放心

0373-5633130

泡沫灭火设备强制性认证(CCC认证)的消防产品供应商

立即咨询

产品尺寸参考图

4、产品主要参数

产品名称

型号规格

法兰出口
     公称通径

公称
     压力

接口型式及数量

安全阀参数

开启压力

启闭压差

地上式消防水泵接合器

SQS100-1.6

DN100

1.6MPa

KWS65×2

1.70±0.05MPa

≤20%

SQS150-1.6

DN150

1.6MPa

KWS80×2

1.70±0.05MPa

≤20%

地下式消防水泵接合器

SQA100-1.6

DN100

1.6MPa

KWA65×2

1.70±0.05MPa

≤20%

SQA150-1.6

DN150

1.6MPa

KWA80×2

1.70±0.05MPa

≤20%

5. 消防水泵接合器与管网连接法兰尺寸说明


     法兰结构图

法兰尺寸规格表(单位:mm)

a4

进水口公称通径

法兰外径D

螺栓孔中心圆直径D1

螺栓孔直径d0

螺栓数/个

100

220

180

18

8

150

285

240

22

6. 使用选型
 依据99S203《消防水泵接合器安装》图集规定,用户可按实际需要选择消防水泵接合器的类型及安装方式。
