产品介绍
一、概述

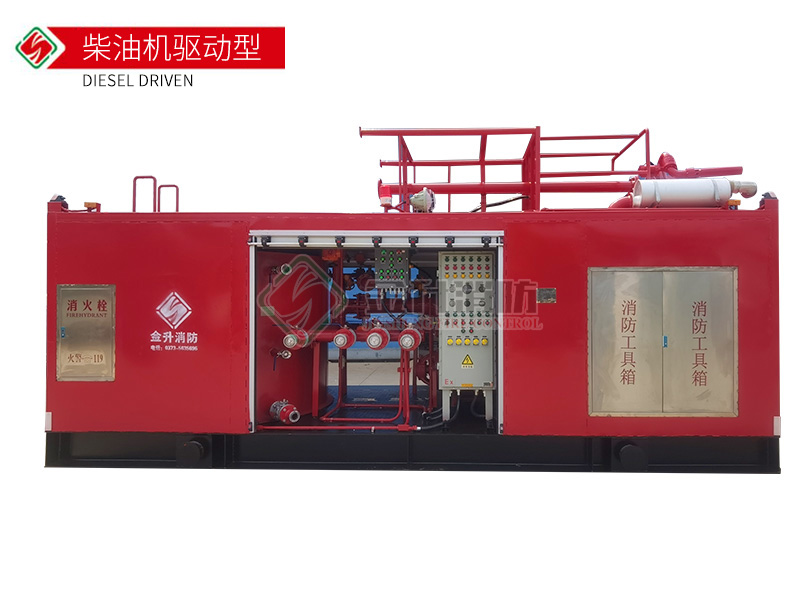

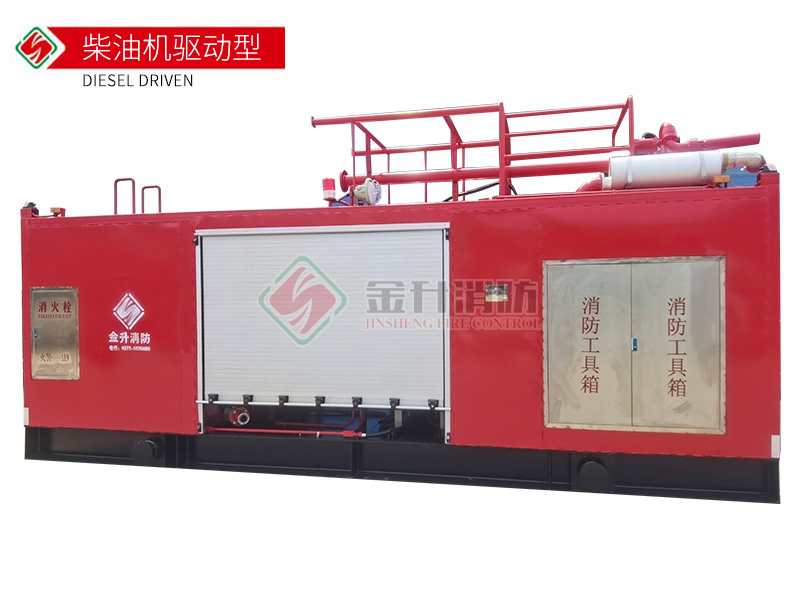

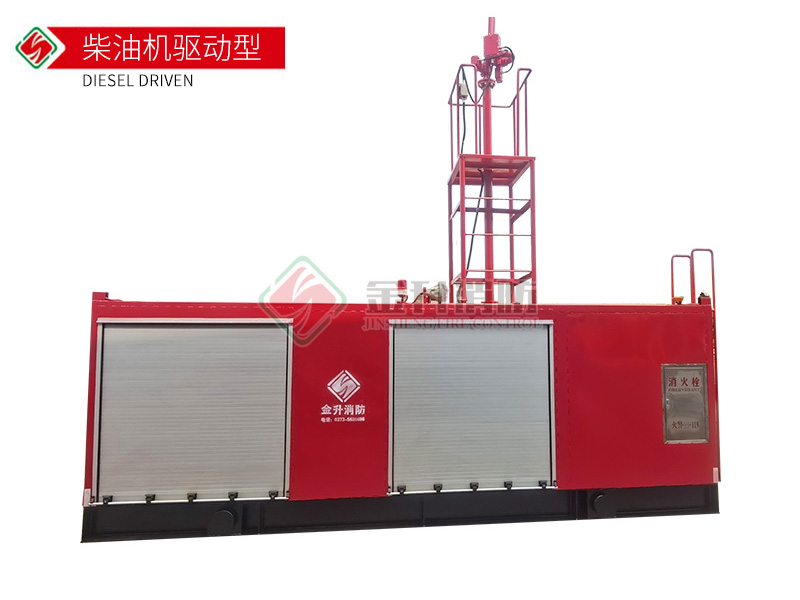

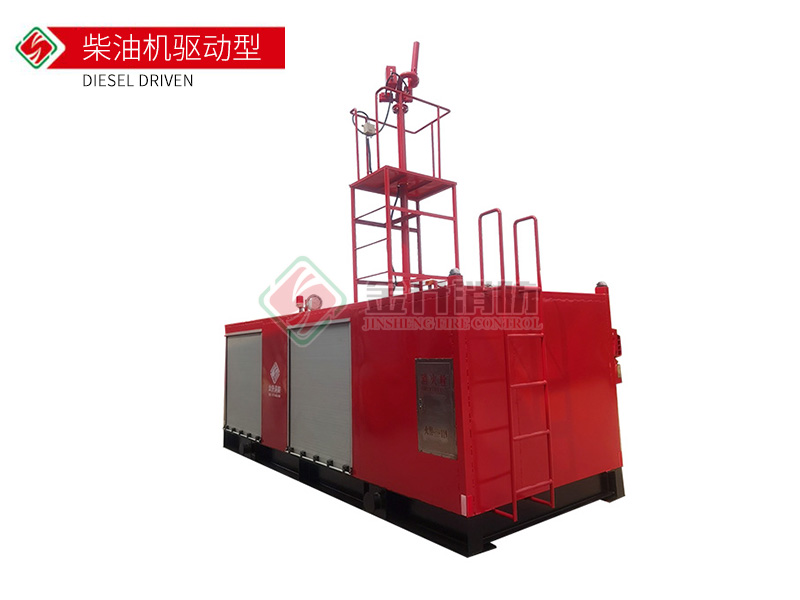

撬装泡沫灭火装置PH64 6% 2000L 柴油机驱动型 316L 吸气型主要由柴油机消防泵组、泡沫混合系统、喷射系统（无线防爆电动消防炮及炮塔）、公共底座、防雨棚、操作平台及爬梯、防爆控制柜、消防器材箱、消防水带、泡沫枪与连接管路等组成。装置采用柴油机为动力。
二、性能描述
2.1供水系统
供水系统采用柴油机消防泵组。供水系统可提供扬程80-120m，流量32L/s-64L/s的消防压力水。
2.2泡沫比例混合系统
泡沫比例混合系统采用常压泡沫液储罐配置比例混合器，进水及出液阀采用电动控制。可提供最大混合液流量为64L/s，混合比为6%。
2.3控制系统
控制柜可柴油机消防泵组、系统中的电动阀门及电动消防炮。确认着火后，可自动或手动开启供水系统中的柴油机消防泵组和系统中的电动阀，控制柜可实现远程一键启动。
三、结构说明
3.1消防供水系统
消防供水系统采用柴油机消防泵组为装置提供消防压力水。
3.2泡沫比例混合系统
比例混合系统选用选用常压泡沫液储罐配置比例混合器作为设备的泡沫比例混合系统。
3.3整体装置的控制系统
采用自动化控制系统，控制系统可实现自动、手动、远程操作，操作方便。如现场特殊情况的特殊控制可与我公司售后服务部联系沟通设置。
3.4喷射系统（含炮塔）
主要采用防爆电控消防泡沫-水两用炮，设置在撬装设置上方的炮塔上，在不同的使用工况下，既可以喷水实现高温下的降温处理工作也可以喷射泡沫实现灭火工作。
3.5公共系统
公共系统主要有防护棚、底架、阀门、管道、照明系统、消防应急器材箱等组成。
四、装置的使用
4.1装置使用前的准备工作
⑴检查柴油机消防泵、泡沫混合装置各部分是否正常，各附件连接是否可靠，并排除不正常现象。
⑵检查管道内各个阀门的开关状态是否在伺服状态。
⑶检查油箱液位。
⑷检查柴油机水箱液位，切记不可无冷却液启动柴油机。
⑸检查柴油机机油油位，防止缺少润滑油运转造成机器损坏。
⑹检查电瓶电压，电瓶欠压是请及时充电。
4.2装置的使用方法
装置在使用时，先启动柴油机消防泵，再启动管路中的电动阀门。
4.2.1系统的使用（阀门编号参考我公司产品的系统流程图）
⑴启动柴油机消防泵组；
⑵打开水泵出口阀，电磁阀3；
⑶打开电磁阀4；
⑷打开电动阀5；
⑸系统通过喷射系统即电动消防泡沫-水两用炮开始产生泡沫进行灭火。
说明：系统的控制可通过控制柜实现自动化控制；水泵出口阀2可常开；电动泡沫-水两用炮可通过炮控制箱也可通过遥控器进行控制。
4.2.2装置的停止（阀门编号参考我公司产品的系统流程图）
⑴关闭电磁阀4、电磁阀3、电动阀5。
⑵关闭柴油机消防泵组
五、设备的维护保养
5.1每季度应对泡沫装置上的压力表、阀门、管道及附件进行外观检查，应完好无损。
5.2各主要阀门应定期做启闭检测，防止胶着、自锁。
5.3每次使用完后，须用淡水将管道内冲洗干净，需要时表面要进行补漆防腐处理。
5.4根据灌装的泡沫液供应商质保要求，应定期对罐内储存的泡沫液进行抽样检验。
5.5定期更换过期泡沫液，彻底冲洗泡沫液储罐及管道附件，重新添加新液。
5.6当采取柴油机消防泵做为消防供水系统动力时，定期检查电瓶电压，如发现电瓶出现欠压状态应及时进行充电，防止欠压导致装置无法正常运行。
