SPL系列水喷淋/喷雾消防冷却装置

产品介绍

1、产品简介

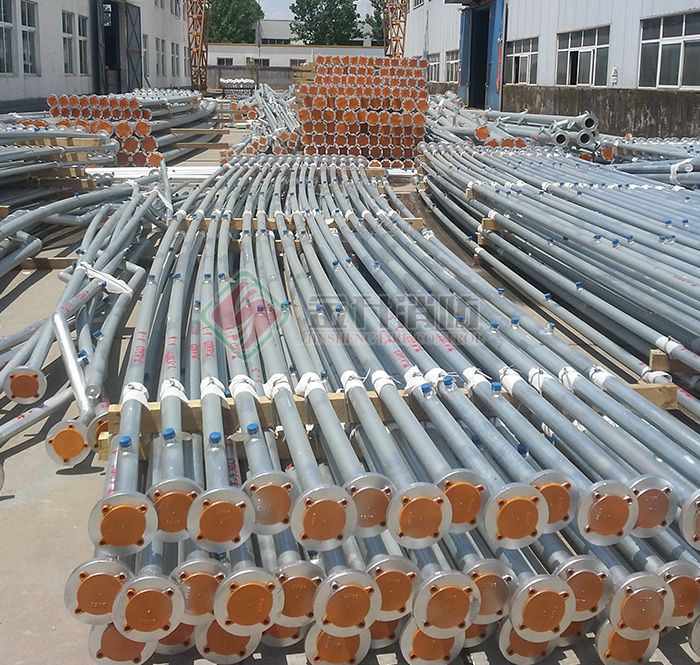

  SPL系列水喷淋/喷雾消防冷却装置是依据国家相关标准而设计的为储罐、塔器配套的消防冷却装置。喷雾时可使被保护罐(塔)体笼罩在400~600mm的水雾之中,达到迅速冷却、窒息灭火,操作安全简便。装置采用分段制造和热浸镀锌防腐处理,使用寿命15~20年。

2、 适用范围

  适用于石油化工行业闪点高于60℃的液体火灾及甲、乙、丙类液体和易燃气体储存装置的防护冷却。

3、执行国家标准

  (1)GB50084—2001   自动喷水灭火系统设计规范

  (2)GB50160—1992   石油化工企业设计防火规范(1999年版)

  (3)GB50219—1995   水喷雾灭火系统设计规范

  (4)GB50316—2000   工业金属管道设计规范

  (5)GB/T 13912—2002 金属覆盖层 钢铁制件热浸镀锌层技术要求及试验方法

  (6)GB50235—1997   工业金属管道工程施工及验收规范

  (7)GB50236—1998   现场设备、工业管道焊接工程施工及验收规范

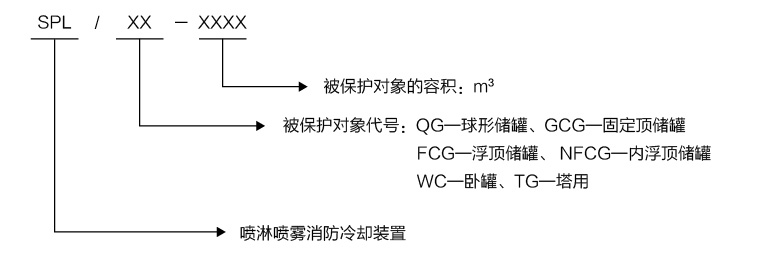

4、型号示例

001

  保护对象代号:QG—球形储罐、GCG—固定顶储罐、FCG—浮顶储罐、

  NFCG—内浮顶储罐、WC—卧罐、TG—塔用

5、设计压力

  喷头处额定工作压力:水幕喷头0.15MPa~0.25MPa,水雾喷头0.35MPa(可按用户要求确定)。

6、技术参数:

  见各类储罐基本参数表。

7、产品简图:

  见各类储罐喷淋喷雾消防冷却装置示意图。

8、订货须知:

  本装置可根据被保护物体的不同直径、形状、喷淋强度的要求进行设计,订货时请提供相关图纸及数据。

  喷头距罐壁600~700mm,可选用喷淋、喷雾、水幕喷头,也可选用淋雾结合型喷头。

9、SPL系列水喷淋/喷雾消防冷却装置

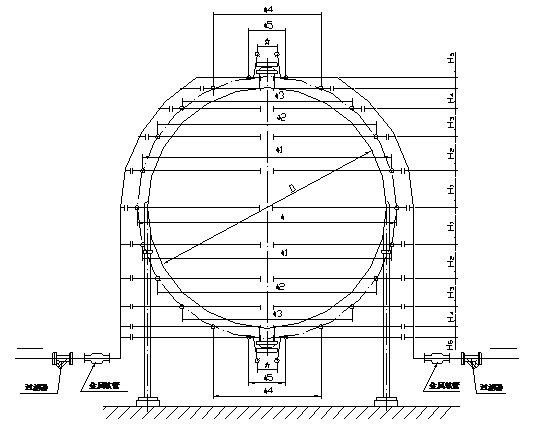

  球形储罐喷淋喷雾消防冷却装置示意图

002

  说明:

  (1)装置系统用水雾喷头型号为SPTW,(流量为8~40L/min,喷洒角90°);

  (2)喷头额定工作压力0.35MPa、供水强度9~11L/min·㎡,供水流速2~3m/s;

  (3)供水阀前应设置过滤器,滤网孔径4.0~4.7目/㎝2;

  (4)管道之间采用平焊板式法兰连接;

  (5)用户可根据实际情况确定喷头参数、供水强度、供水路数及环管层数,我厂可另行设计。



金升消防——高效 · 安全 · 放心

0373-5633130

泡沫灭火设备强制性认证(CCC认证)的消防产品供应商

立即咨询

产品尺寸参考图

  续表1球形储罐喷淋喷雾消防冷却装置基本参数表

型号

罐体内径(mm)

立管

环管

总流量
     (L/s)

管径(DN)

供水路数

环管层数

层数

管径(DN)

垂直间距(mm)

直径(mm)

SPL/QG-1000

12300

150

2

7











71.87

1

65

H3

1380

φ3

3500

2

80

H2

2393

φ2

8883

3

100

H1

2952

φ1

12583

4

125

H

0

φ

13900

5

100

H1

2952

φ1

12583

6

80

H2

2393

φ2

8883

7

50

H3

1380

φ3

3500

SPL/QG-1500

14200

150

2

9











95.33

1

65

H4

1010

φ4

3500

2

80

H3

1764

φ3

8396

3

100

H2

2318

φ2

12438

4

H1

2611

φ1

14912

5

125

H

0

φ

15800

6

100

H1

2611

φ1

14912

7

H2

2318

φ2

12348

8

80

H3

1764

φ3

8396

9

50

H4

1010

φ4

3500

SPL/QG-2000

15700

175

2

10











129.78

1

65

H5

911

φ5

3500

2

80

H4

1604

φ4

8408

3

100

H3

2149

φ3

12546

4

125

H2

2498

φ2

15535

5

H1

1309

φ1

17100

6

H1

1309

φ1

17100

7

H2

2498

φ2

15535

8

100

H3

2149

φ3

12546

9

80

H4

1604

φ4

8408

10

50

H5

911

φ5

3500

  注:符号☆的尺寸根据根据罐体的实际情况确定。

  续表2球形储罐喷淋喷雾消防冷却装置基本参数表

型号

罐体内径(mm)

立管

环管

总流量(L/S)

管径(DN)

供水路数

环管层数

层数

管径(DN)

垂直间距(mm)

直径(mm)

SPL/QG-3000

18000

200

2

11











154.00

1

65

H5

852

Φ5

3500

2

80

H4

1528

Φ4

8662

3

100

H3

2087

Φ3

13159

4

125

H2

2485

Φ2

16642

5

150

H1

2692

Φ1

18846

6

H

0

Φ

19600

7

H1

2692

Φ1

18846

8

125

H2

2485

Φ2

16642

9

100

H3

2087

Φ3

13159

10

80

H4

1528

Φ4

8662

11

50

H5

852

Φ5

3500

SPL/QG-4000

19700

200

2

12











183.35

1

65

H6

826

Φ6

4000

2

80

H5

1431

Φ5

9076

3

125

H4

1946

Φ4

13582

4

H3

2339

Φ3

17234

5

150

H2

2585

Φ2

19805

6

H1

1334

Φ1

21132

7

H1

1334

Φ1

21132

8

H2

2585

Φ2

19805

9

125

H3

2339

Φ3

17234

10

H4

1946

Φ4

13582

11

80

H5

1431

Φ5

9076

12

50

H6

826

Φ6

4000

  注:符号☆的尺寸根据罐体的实际情况确定

  续表3球形储罐喷淋喷雾消防冷却装置基本参数表

型号

罐体内径(mm)

立管

环管

总流量(L/S)

管径(DN)

供水路数

环管层数

层数

管径(DN)

垂直间距(mm)

直径(mm)

SPL/QG-5000

21200

250

4

13











212.70

1

65

H6

762

Φ6

4000

2

80

H5

1325

Φ5

9062

3

125

H4

1816

Φ4

13637

4

150

H3

2210

Φ3

17479

5

H2

2485

Φ2

20381

6

H1

2626

Φ1

22187

7

H

0

Φ

22800

8

H1

2626

Φ1

22187

9

H2

2485

Φ2

20381

10

H3

2210

Φ3

17479

11

125

H4

1816

Φ4

13637

12

80

H5

1325

Φ5

9065

13

65

H6

762

Φ6

4000

SPL/QG-6000

22600

250

4

15











241.30

1

65

H7

638

Φ7

4000

2

80

H6

1092

Φ6

8677

3

100

H5

1501

Φ5

13006

4

125

H4

1850

Φ4

16813

5

150

H3

2125

Φ3

19945

6

H2

2315

Φ2

22277

7

H1

2412

Φ1

23714

8

H

0

Φ

24200

9

H1

2412

Φ1

23714

10

H2

2315

Φ2

22277

11

H3

2125

Φ3

19945

12

125

H4

1850

Φ4

16813

13

100

H5

1501

Φ5

13006

14

85

H6

1092

Φ6

8677

15

50

H7

638

Φ7

4000

  注:符号☆的尺寸根据罐体的实际情况确定。四、SPL系列水喷淋/喷雾消防冷却装置

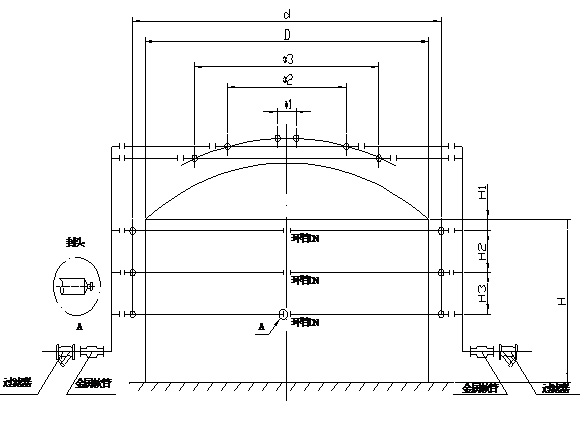

  固定顶储罐水喷淋/喷雾消防冷却装置示意图

006

  说明:

  1、装置系统用水幕喷头型号为SPTM-Ⅱ(流量为6—100L/min、喷洒角为120°、140°、160°);

  2、喷头工作压力为0.15MPa、供水强度2.5L/min·m、供水流速2—3m/S;

  3、供水阀前应设置过滤器、滤网孔径为4.0—4.7目/cm;

  4、管道之间采用平焊板式法兰连接;

  5、用户可根据实际情况确定喷头参数、供水强度、供水路数和层数,我方可另行设计。

  固定顶储罐喷淋/喷雾消防冷却装置基本参数表

008

  五、SPL系列水喷淋/喷雾消防冷却装置

  浮顶、内浮顶储罐喷淋喷雾消防冷却装置示意图

006

  说明:

  装置系统用水幕喷头型号为SPTM-Ⅱ(流量为6—100L/min、喷洒角为120°、140°、160°);

  喷头工作压力为0.15MPa。

  喷淋供水强度2.0L/min·m、供水流速2—3m/S;

  供水阀前应设置过滤器、滤网孔径为4.0—4.7目/cm;

  管道之间采用平焊板式法兰连接;

  6、用户可根据实际情况确定喷头参数、供水强度、供水路数和层数。

  浮顶、内浮顶储罐喷淋喷雾消防冷却装置基本参数表

型号

罐体

立管

环管

总流量(L/s)

间距(mm)

内径D(mm)

高度H(mm)

管径(DN)

供水
     路数

管径(DN)

层数

直径d1

H1

H2

H3

H4

H5

SPL/FCG(NFCG)—1000

11500

12000

80

2

80

1

13100

15.0

900









SPL/FCG(NFCG)—1500

13000

13500

14600

19.0

SPL/FCG(NFCG)—2000

14500

14350

100

100

13100

22.0

SPL/FCG(NFCG)—3000

17000

15850

80

2

18600

29.5

900

SPL/FCG(NFCG)—5000

21000

16500

125

22600

37.5

SPL/FCG(NFCG)—10000

30000

16500

100

4

31600

52.5

SPL/FCG(NFCG)—20000

42000

17500

3

43600

69.0

2500

SPL/FCG(NFCG)—30000

44000

22000

150

100

45600

102.0

SPL/FCG(NFCG)—50000

60000

19350

125

61600

122.0

SPL/FCG(NFCG)—70000

70000

20000

200

4

71600

148.0

2800

SPL/FCG(NFCG)—100000

80000

21970

250

5

81600

185.0

3000

SPL/FCG(NFCG)—120000

85000

22000

86600

197.5

SPL/FCG(NFCG)—130000

85000

25190

300

150

86600

225.0

SPL/FCG(NFCG)—150000

90000

26100

91600

250.0
