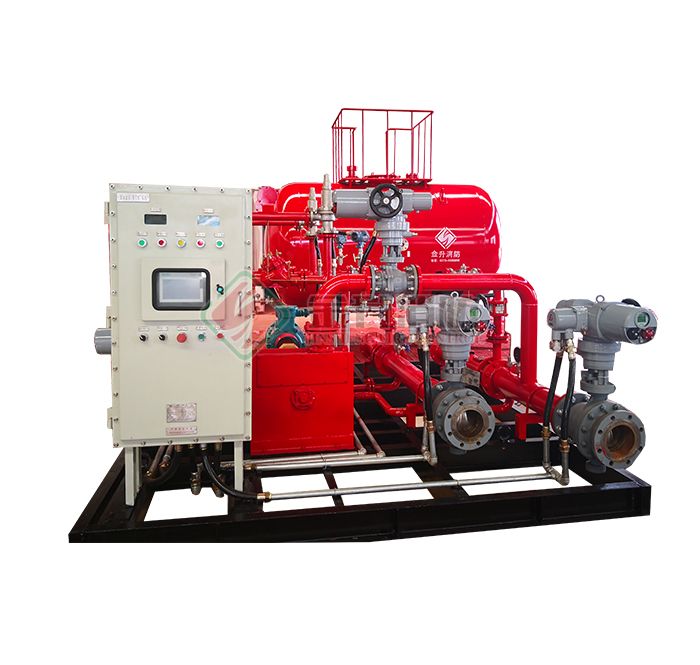

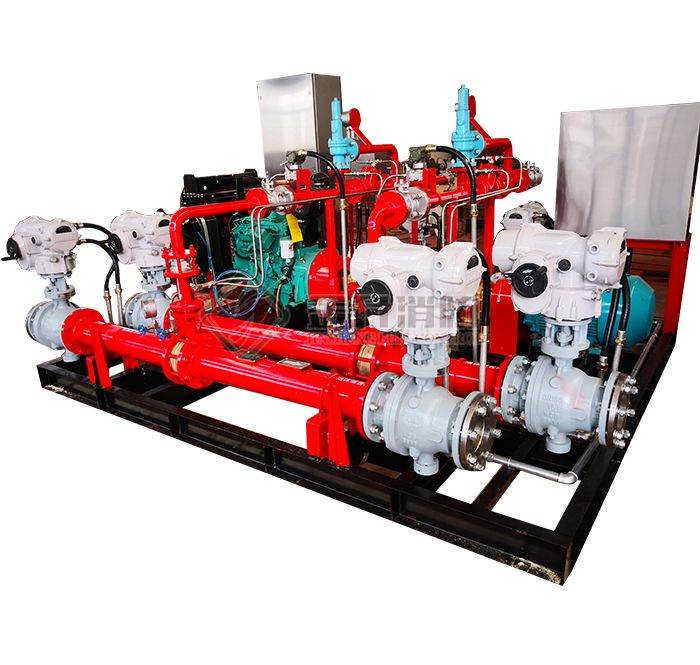

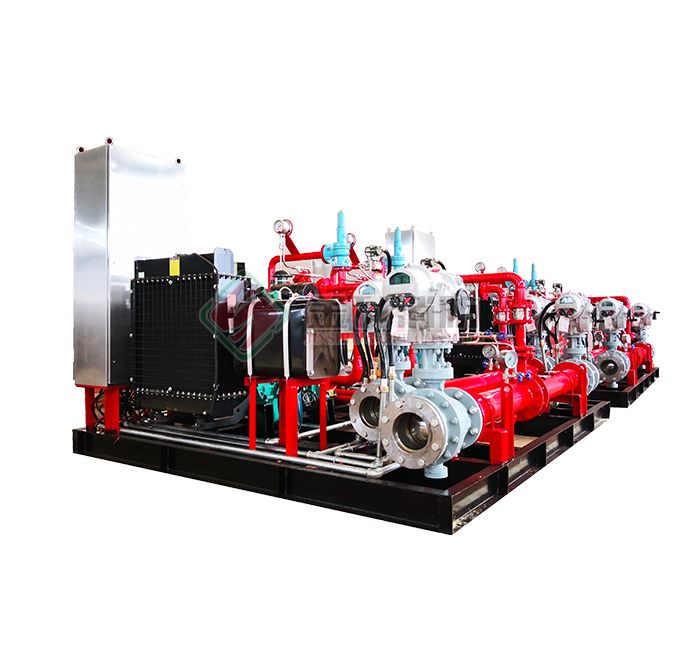

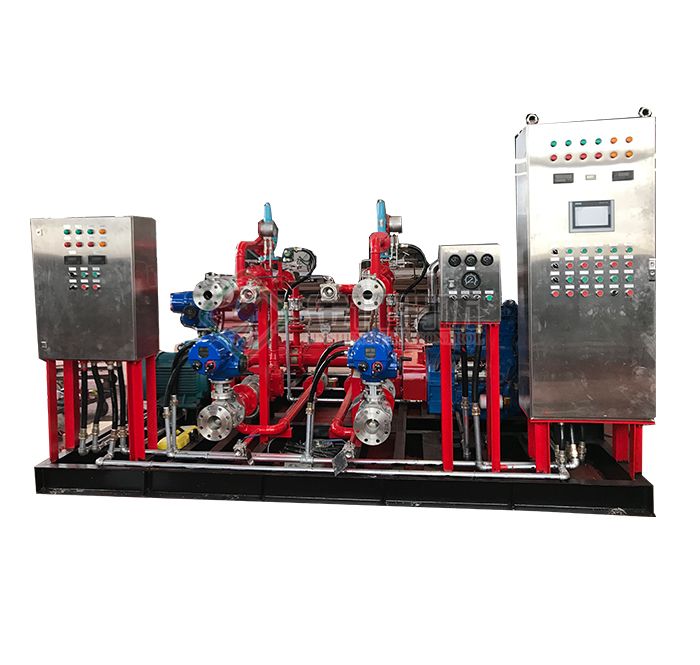

平衡式比例混合装置

产品介绍

1.产品概述

   PHP平衡式比例混合装置是目前先进的泡沫灭火装置。该设备可满足大、中流量的泡沫灭火系统中对泡沫混合液供给量的需求。安装于消防泡沫站内,寒冷地区的消防泵房在冬季将采暖,保持泵房温度在5℃以上。

该设备可配合低倍数空气泡沫产生器、消防泡沫炮、泡沫消火栓、泡沫枪等扑救保护对象内火灾及流火。

  我公司生产的PHP平衡式泡沫比例混合装置符合GB20031-2005《泡沫灭火系统及部件通用技术条件》的要求,并全部通过公安部产品评定中心的检测认证。

型号的意义说明:
a

2.PHP平衡式泡沫比例混合装置应用特点

采用不锈钢泡沫液贮罐,避免了胶囊损坏造成的损失和较高的压力容器制造费用;

装置可适用于蛋白、氟蛋白、水成膜等任何泡沫灭火剂;

泡沫液可在装置灭火使用过程中可不断添加,满足连续消防灭火的需要,尤其适用于大中型泡沫消防工程;

可采用电动机、水轮机、柴油机驱动。采用水轮机驱动时,无需电源,设备也能正常工作;

压力平衡阀的动态调节配合比例混合器保证了较为精确的混合比;

泡沫液泵注入泡沫液的供给方式使得泡沫混合液工作压力和流量有较大的适应范围;

操作更为简单,更容易实现自动化控制。

3.PHP平衡式泡沫比例混合装置工作原理及基本组成

(1)、工作原理

当有火情发生时,自动或人工启动消防水泵,平衡式的比例混合器有压力水流过。由消防控制中心遥控开启或自动化控制柜打开泡沫原液进口阀和水轮机控制阀(电动机和柴油机驱动时则没有水轮机控制阀),同时启动泡沫液泵,储存在常压泡沫罐内的泡沫液由泡沫液泵注入比例混合器,经过平衡阀的自动调节后使得适量的泡沫液进入比例混合器与压力水按比例混合成泡沫混合液。再通过管道供给消防用泡沫发生设备,如泡沫枪、泡沫炮、泡沫产生器等,产生空气泡沫扑救甲、乙、丙类液体火灾。

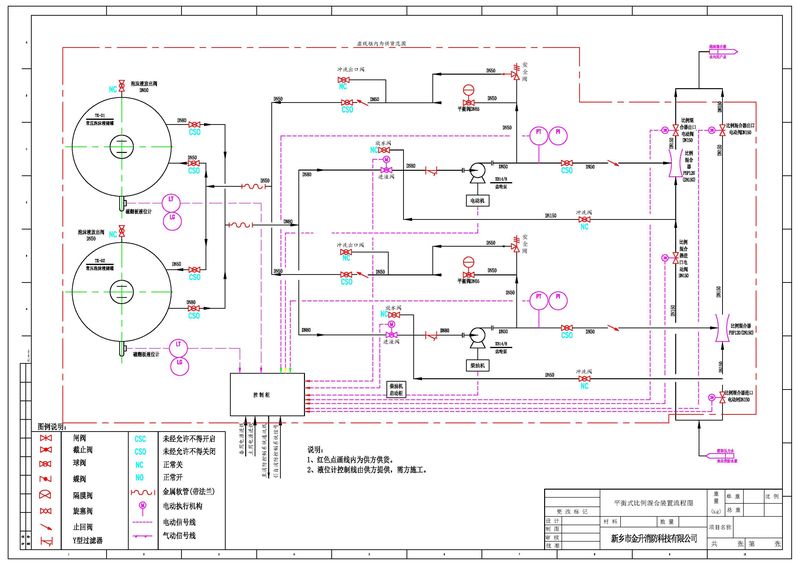

平衡式比例混合装置工作原理图
b


(2)、基本组成

PHP 为平衡压力式结构,主要由常压泡沫液贮罐、泡沫液泵组(由电机、水轮机或柴油机驱动)、平衡阀、比例混合器、过虑器、控制柜等相关组件及管路组成。

①泡沫液泵

泡沫液泵选用高性能的齿轮泵,用来输送泡沫液,齿轮泵与离心泵相比更适应泡沫液的特性。

采用齿轮泵的优点:

齿轮泵的转速低,对泡沫液的搅动、剪切小,对泡沫液性能影响较小,不会产生气蚀、气阻。

齿轮泵适合任何粘度的泡沫液。

齿轮泵采用内衬结构,降低了维修成本。

独特的干运转结构设计,泵在无介质情况下能够承受10分钟的空转干摩擦,能更好适应泡沫液系统运行。

常见的齿轮泵有国产齿轮泵和进口齿轮泵,可根据用户要求选用。

②平衡阀

平衡阀是PHP 装置中一个重要组成部件,能够通过压力水和泡沫液供给的压力反馈自动调节阀门开关程度,达到一个动态平 衡,使得适量的泡沫液和压力水进入到比例混合器,形成泡沫混合液。平衡阀的阀体主件采用不锈钢或铜材质。

③驱动装置

PHP 装置可以使用水轮、电机、柴油机等动力装置驱动,如选择水轮机驱动时需增加系统压力水供应量,当采用3%混合比时需增加10%消防压力水供应量(当采用6%混合比时需增加20%压力水供应量)用于驱动水轮机。

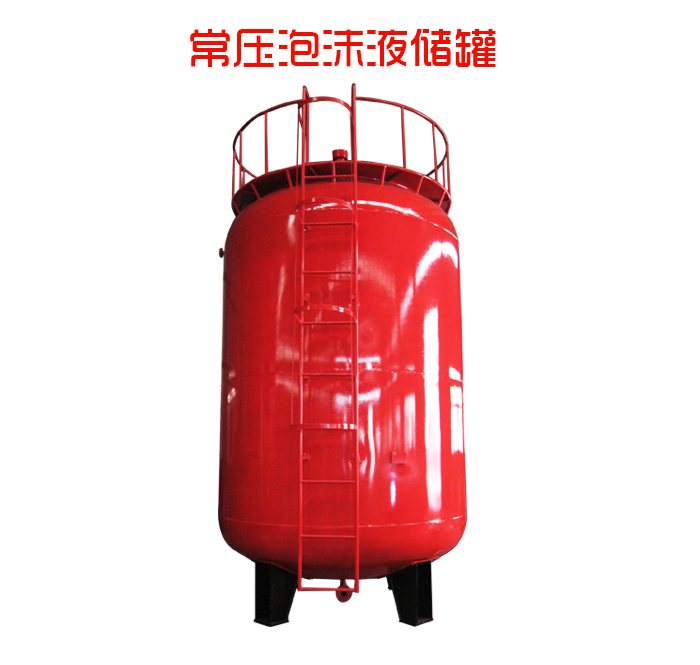

④常压泡沫液储罐

用于贮存泡沫液的贮罐为常压罐,通常采用不锈钢材料制作、分为卧式或者立式型状。固定在鞍座上,罐体与泡沫原液接触的部位(包 括阀门、管道、人孔等)均采用不锈钢材质制造。泡沫液罐设置有人孔,液位计(含低液位报警输出功能)、排渣孔、进液孔和呼吸阀等。安装方式可根据客户实际需求进行设计。


02

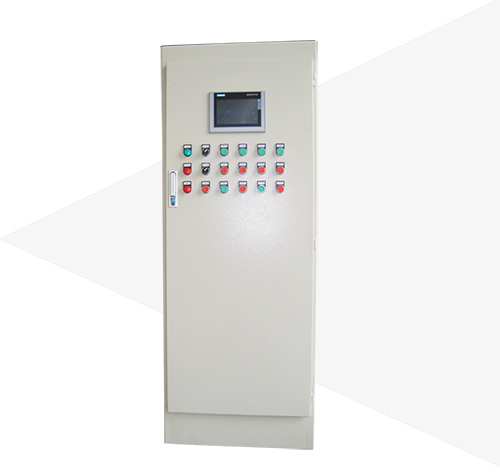

⑤控制柜

控制设备中电动阀的开关及电动机和柴油机的启动与停止,也可与用户的中心控制室连接实现远程控制。


07

控制柜

4、控制部分

系统组成:

控制柜主要由西门子S7系列PLC及其扩展模块和施耐德断路器、接触器、热继电器等电机保护元件,以及继电器、电子调速器、智能充电器等附件组成。

1)电动机泡沫泵组启动方式

   1、直接启动

   2、降压启动

2)输入电源

AC380V 三相四线制 带零线

3)一电一柴控制原理和功能

   ①、控制柜有手动和远程两种启动方式,根据客户要求可增加多种启动方式。

   ②、手动方式:机旁人工启动和停止电动机和柴油机泡沫泵组以及相应电动阀门。

   ③、远程方式:可接受远程火警信号自动启动电动泡沫泵,如果电动泡沫泵组发生故障可自动切换柴油泡沫泵组。

   ④、故障报警:电动泡沫泵热故障、电动泡沫泵出口压力低、柴油泡沫泵出口压力低、泡沫罐液位低、柴油泡沫泵润滑油压低、冷却水温高、启动失败、燃油油位低、超速等声光报警。

   ⑤、状态/数字显示:电动机电流、电压、柴油机水温、柴油机转速数字显示,电动机和柴油机泡沫泵运行、停止指示、充电指示等。

   ⑥、智能充电:采用智能充电器给柴油泵启动电瓶组充电,可代替机身充电。

   ⑦、双电源自动切换装置:根据客户要求可加装,当主电路电源消失可自动切换到备用电源。

   ⑧、远程反馈:根据客户要求可选择接口方式,有无源干接点和通讯接口RS485两种方式或多种方式选择,通讯协议MODBUS RTU 。

   ⑨、其他:根据具体要求适当增加变动配置和控制。

4)一电一水控制原理和功能

   1、控制柜有手动和远程两种启动方式,根据客户要求可增加多种启动方式。

   2、手动方式:机旁人工启动和停止电动机泡沫泵以及相应电动阀门。

   3、远程方式:可接受远程火警信号自动启动电动泡沫泵,如果电动泡沫泵组发生故障可自动切换水轮机泡沫泵组。

   4、故障报警:电动泡沫泵热故障、电动泡沫泵出口压力低、泡沫罐液位低

   5、状态显示:电动泡沫泵运行、进液阀开到位和关到位、水轮机阀开到位和关到位等显示。

   6、双电源自动切换装置:根据客户要求可加装,当主电路电源消失可自动切换到备用电源。

   7、远程反馈:根据客户要求可选择接口方式,有无源干接点和通讯接口RS485两种方式或多种方式选择,通讯协议MODBUS RTU 。

   8、其他:根据具体要求适当增加变动配置和控制。





金升消防——高效 · 安全 · 放心

0373-5633130

泡沫灭火设备强制性认证(CCC认证)的消防产品供应商

立即咨询

产品尺寸参考图

PHP平衡式泡沫比例混合装置参数表

常见型号性能参数

型号混合比(%)混合液流量范围
     (L/s)
工作压力
     (MPa)
压力降
     (MPa)
比例混合器通径
     (mm)
驱动
     方式
PHP120(3%)-DC350~1200.6~1.2≤0.15150电/柴
PHP180(6%)-DC6120~1800.6~1.2≤0.15200电/柴
PHP200(3%)-DC3120~2000.6~1.2≤0.15200电/柴
PHP120(3%)-DS350~1200.6~1.2≤0.15150电/水
PHP160(3%)-DC380~1600.6~1.2≤0.15150电/柴
PHP110(3%)-DD360~1100.6~1.2≤0.15150电/电

PHP100(6%)-DC

650~1000.6~1.2≤0.15150电/柴

PHP64(3%)-DC

325~640.6~1.2≤0.15100电/柴


注:以上为常见型号的性能参数,具体型号可与我公司联系
