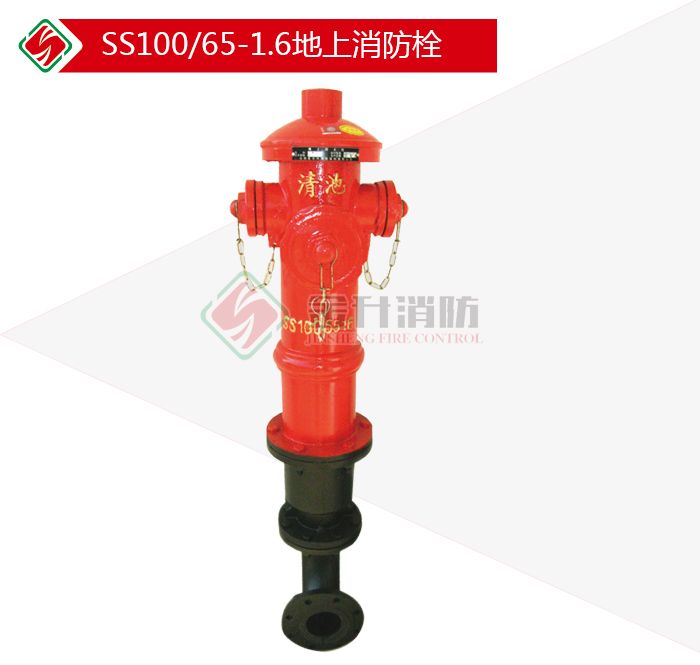

地上消火栓

产品介绍

1. 产品简介

1.1 地上消火栓是一种与供水管路连接,由阀、出水口和栓体等组成,且阀、出水口以及部分壳体露出地面的消防供水(或泡沫混合液)装置。主要组成部分有:本体、阀体、弯管、自动排水装置、导杆、阀杆、阀瓣、接口等。

1.2 产品执行标准:GB 4452-2011《室外消火栓》

2. 产品分类

    地上消火栓按其用途分为普通型和特殊型, 特殊型又分为泡沫型、防撞型、调压型、减压稳压型等。而不论普通型还是特殊型名称统一称为“地上消火栓”。

3. 型号编制

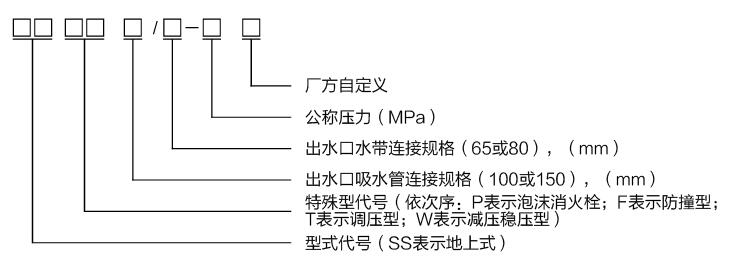

  依据GB4452-2011规定,地上消火栓型号编制方法如下所示。

a

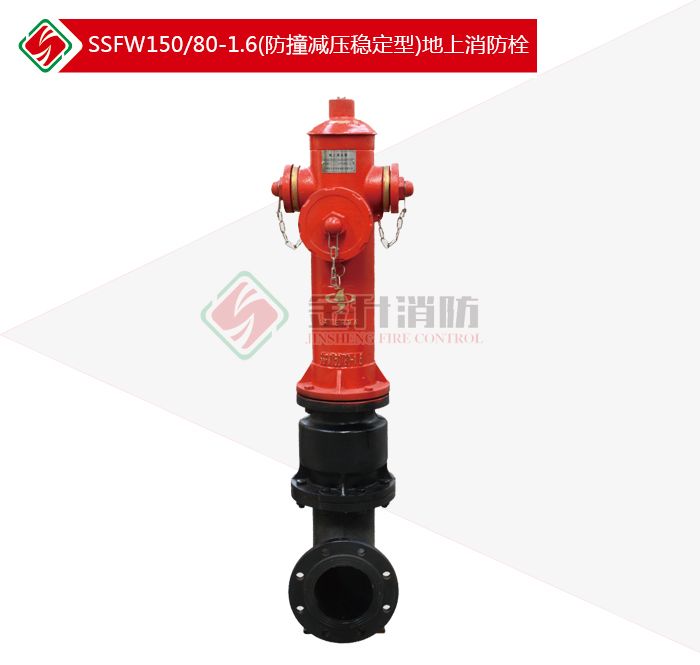

    示例1: 公称通径为150mm、公称压力为1.6MPa、吸水管连接口为150mm、水带连接口为80 mm的防撞型地上消火栓可表示为:SSF150/80-1.6  地上消火栓。

    示例2: 公称通径为100mm、公称压力为1.6MPa、吸水管连接口为100mm、水带连接口为65 mm的防撞减压稳压型地上消火栓可表示为:SSFW100/65-1.6  地上消火栓。

    示例3: 公称通径为100mm、公称压力为1.6MPa、吸水管连接口为100mm、水带连接口为65 mm的地上泡沫消火栓可表示为:SSP100/65-1.6  地上消火栓。

4. 使用选型

    依据01S201《室外消火栓安装》图集规定,用户可按实际需要选择消火栓的安装方式:干管安装方式或支管安装方式。


5. 地上消火栓相关技术参数


5.1 地上消火栓相关数据列表


消火栓类型
     (按公称通径规格分类)

100mm

150mm

公称压力(MPa)

1.6

1.6

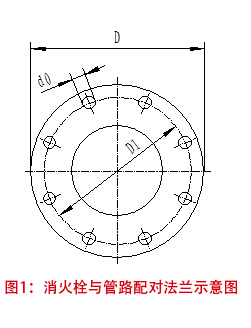

配对法兰尺寸(mm)
     (结构参考图1)

D

D1

d0

D

D1

d0

220

180

18

285

240

22

水带连接口规格型号

KWS65

KWS80(或KWS65)

吸水管连接口规格(mm)

100

150

吸水管连接口螺纹(mm)

M125×6

M170×6

本体高度Hb(mm)

650

760

法兰弯管Hw(mm)

320

390

法兰接管Hj(mm)

高度由使用方确定

高度由使用方确定

干管安装总高H(mm)

920+Hj

1030+Hj

支管安装总高H(mm)

1240+Hj

1420+Hj


5.2 相关附图:

b
c
